과거 프로젝트로 진행했던 In-Place FFT Architecture의 하드웨어 설계 및 구현 과정을 정리한 기록입니다. Verilog HDL을 이용해 FPGA에 FFT 아키텍처를 포팅하고, PC와 FPGA 간의 UART 통신을 제어하는 전용 GUI 프로그램을 개발하여 최종적으로 Spectrogram을 출력하는 시스템을 구축했습니다.

1. Project Overview & Repository

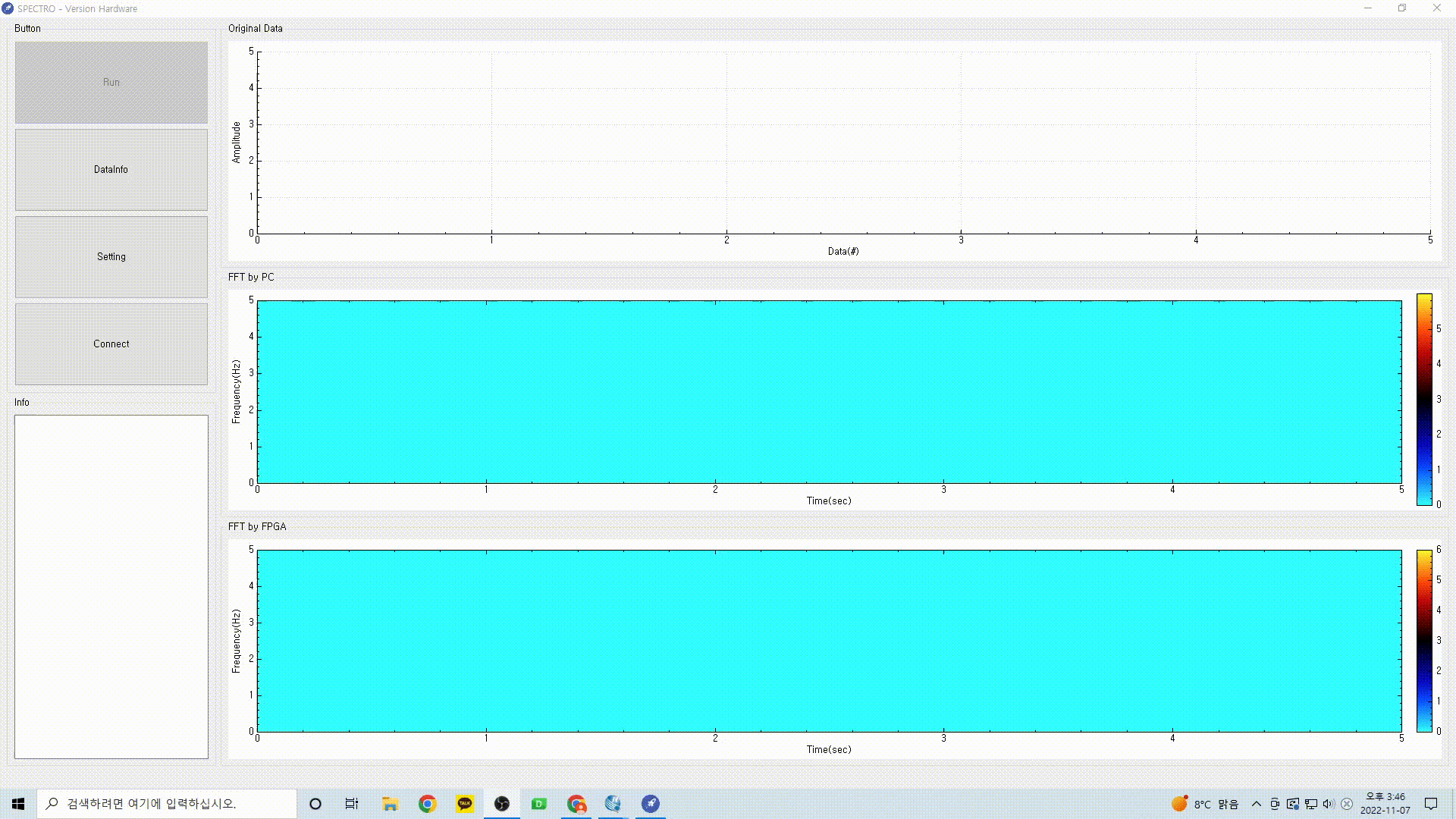

SPECTRO GUI Demo
Figure 1. SPECTRO GUI 실행 데모

Prerequisites 본 글은 FFT에 대한 기초적인 튜토리얼이 아니며, DIT, DIF, Radix, Twiddle Factor 등 기본 용어와 수식을 이미 숙지하고 있다는 전제하에 작성되었습니다. 핵심적으로 L. G. Johnson’s Conflict Free Memory Addressing for Dedicated FFT Hardware 논문에 대한 리뷰와 함께, 원문이 지닌 표기상의 오류나 한계를 보완하여 하드웨어 설계 관점에서의 Block Diagram과 GUI 활용법을 다루는 데 집중합니다.

2. System Environment

  • FPGA Board: Terasic DE2 (Intel Quartus II SDK 사용)
    • Tip: ALTERA(Xilinx) 계열 보드 사용 시, Quartus(Vivado)에서 제공하는 Standard IP로 FPU를 교체하면 Synthesis 과정이 더욱 빨라집니다.
  • Data Format: IEEE 754 Single Precision (32-bit)
  • Reference IP:

3. Spectrogram 분석 기법

일반적으로 FFT는 Time domain의 데이터를 Frequency domain으로 변환하여 신호를 Nyquist frequency 이하로 표현하기 위해 사용됩니다. 이를 통해 노이즈 필터링이나 양자화 처리가 용이해집니다.

FFT Concept
Figure 2. Time Domain과 Frequency Domain의 변환

Figure 2는 Fourier Transform의 성격을 직관적으로 보여줍니다. 시간 영역에서는 복잡한 곡선으로 보이는 데이터가 주파수 영역에서는 몇 개의 핵심 주파수 성분으로 명확하게 분리됩니다.

그러나 일반적인 FFT는 주파수의 분포(Distribution)만 보여줄 뿐, 해당 주파수가 어느 시점에 발생하는지에 대한 시간 정보는 잃게 됩니다. 이를 해결하기 위해 도입된 기법이 바로 STFT(Short-Time-Fourier-Transform)입니다.

Spectrogram Example
Figure 3. Spectrogram의 시각화 예시

예를 들어 8,192개의 데이터를 한 번에 FFT 하는 대신, 1,024개씩 8구간으로 나누어 연산하는 방식입니다. 이 결과를 시간에 따른 2차원 히트맵(Heat map) 형태로 나타낸 것이 바로 Figure 3과 같은 Spectrogram입니다.

본 프로젝트에서는 검증 환경인 SPECTRO GUI를 직접 개발하여, PC에서 연산한 Spectrogram 결과와 FPGA에서 하드웨어로 가속하여 전송받은 FFT 결과를 시각적으로 비교하고 오차를 검증할 수 있도록 구성했습니다. (GUI 소스코드는 내부 보완을 위해 릴리즈 버전 실행 파일만 배포 중입니다.)

4. Paper Analysis: Conflict Free Memory Addressing

하드웨어 FFT 구현 방식은 크게 2가지로 나뉩니다.

  1. In-Place FFT (Memory-base FFT): 단일 메모리와 PE(Processing-Element)를 기반으로 하여 자원(Area) 소모를 극대화해 줄이는 방식.
  2. Pipelined-FFT: In-Place 방식의 긴 Latency 문제를 극복하여 Real-time 처리에 적합하게 고안된 방식.

우리가 구현한 방식은 In-Place FFT이며, 바탕이 된 L. G. Johnson의 논문은 CFA(Conflict Free Addressing) 기법을 제안하여 메모리 뱅크 충돌 없이 데이터를 읽고 쓰는 방법을 수식화했습니다. 다만, 원문에는 표기법(Notation)의 설명 누락과 다수의 Typo가 존재하여, 본 프로젝트에서는 이를 바로잡고 특히 DIF 방식에 대한 수식을 새롭게 정립했습니다.

I. Notation

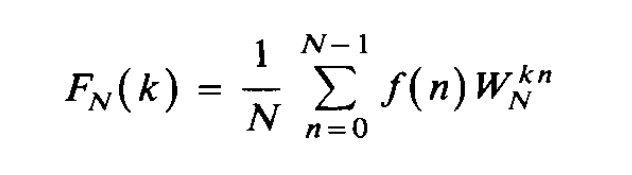

DFT Equation
Figure 4. DFT Equation

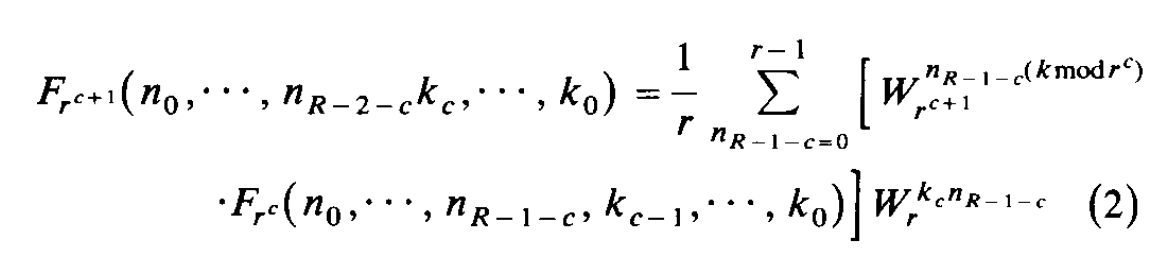

Decomposition
Figure 5. Decomposition

원문 논문의 Decomposition 식 좌변($n_{R-2-c}$, $k_c$)에서 콤마(,)가 누락된 오류가 있습니다. 이 수식을 살펴보면 DFT의 결과로 $n$의 차원이 하나 줄고 $k$가 하나 늘어나는 구조를 가집니다. Johnson은 스테이지(Stage)마다 $n$과 $k$로 인덱싱을 변경하여 표기하는데, DIT의 전형적인 Flow와 정확히 일치합니다.

II. Memory Banking

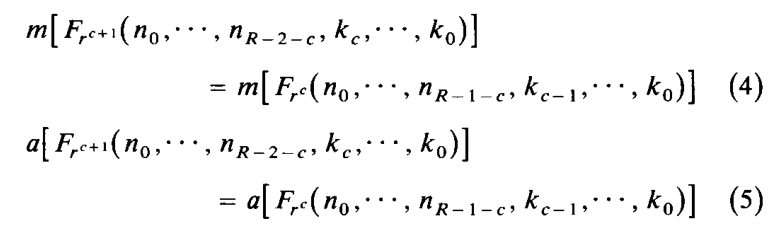

Memory Banking
Figure 6. Memory Banking Equation

In-Place 연산의 핵심은 “데이터를 꺼낸 메모리 주소에 연산 결과를 다시 그대로 덮어쓰는 것”입니다. $r$개의 데이터를 읽어 연산 후 다시 $r$개의 뱅크에 나누어 저장해야 충돌(Conflict)이 발생하지 않습니다.

Radix-4 시스템에서 나비 연산(Butterfly)의 날개 간격은 Stage에 따라 1, 4, 16으로 증가합니다. 서로 연산되어야 할 데이터들은 인덱스 표기상 단 하나의 Digit만 다르기 때문에, 이 다른 하나의 Digit을 기준으로 Modulo-addition 연산을 수행하여 Banking을 처리하면 충돌 없이 분산 저장이 가능합니다.

III. CFA & Exponent Generation

각 뱅크는 전체 어드레스 공간 중 일부만을 담당하므로, 인덱스의 파라미터 중 $R-1$개만을 선택하여 주소로 사용하게 됩니다. Johnson의 알고리즘에 따르면 DIT일 때는 하위 2개의 Digit을, DIF일 때는 상위 2개의 Digit을 Address 파라미터로 선택합니다.

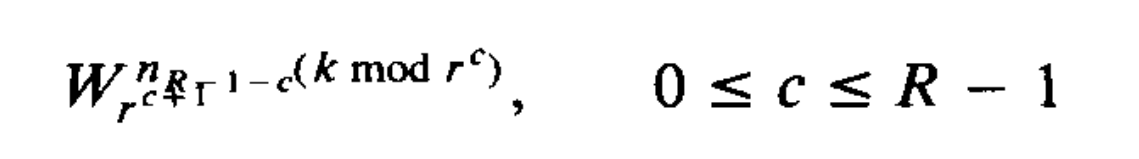

Twiddle factor Generation
Figure 7. Exponent for Twiddle factor

Twiddle factor의 Exponent는 연산의 가짓수를 결정짓는 $k$와 stride를 결정하는 $n$에 의해 정해집니다. Stage를 거칠 때마다 경우의 수가 $r$배씩 증가하므로 $mod\ r^c$ 연산이 적용됩니다.

IV. 보완된 DIF (Decimation-In-Frequency) 수식 제안

원문 논문은 하드웨어 구현을 위한 주소 생성기(Address Generator) 수식을 제시할 때, DIF에 대해서는 명확한 식을 제공하지 않거나 음수 인덱스를 0으로 간주하라는 등 다소 비효율적인 방식을 취했습니다.

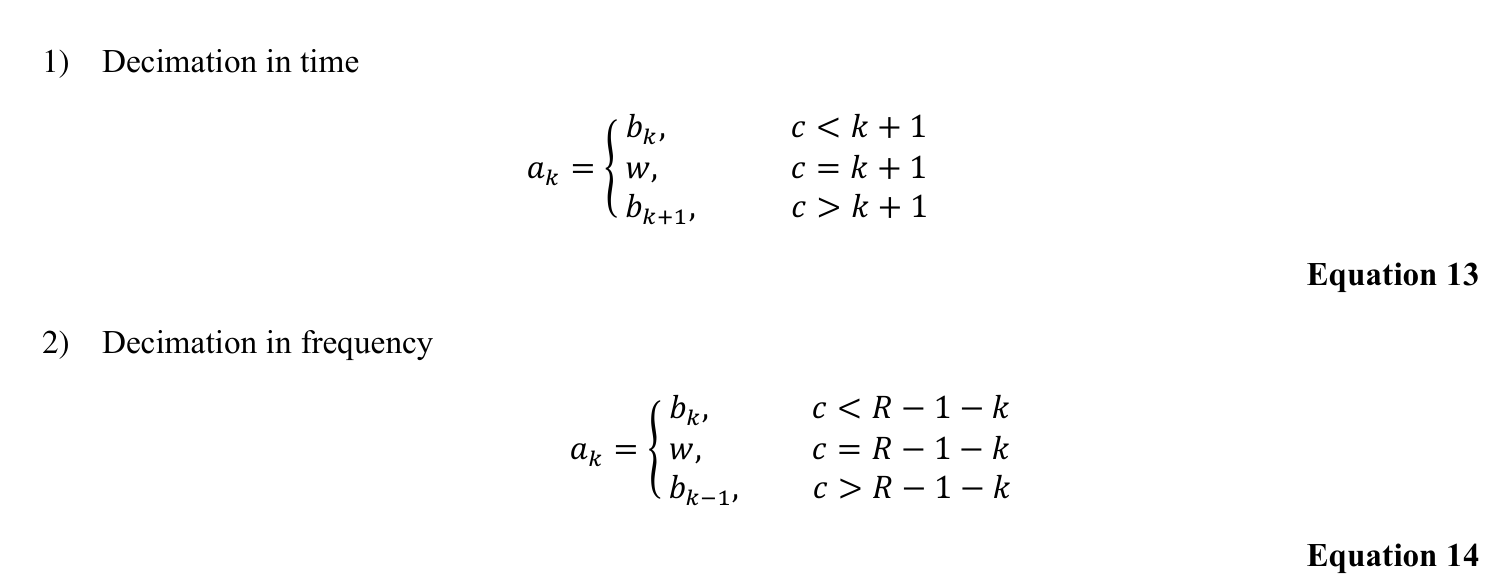

Proposed DIF Address Generator
Figure 8. 프로젝트에서 새롭게 제안한 DIF Address Generator

따라서 본 프로젝트에서는 DIF 방식을 완벽하게 하드웨어로 구현하기 위해 위와 같이 주소 생성 구간을 명확히 나누고 수식을 깔끔하게 재정립했습니다. 구현된 FPGA 시스템 역시 해당 DIF 기반 수식을 적용하여 성공적으로 동작함을 검증했습니다.

5. Hardware Block Diagram

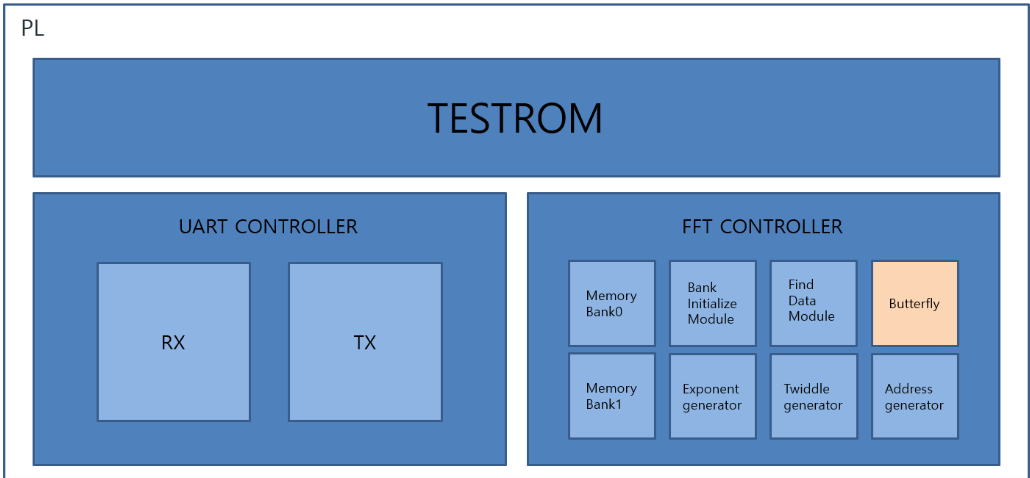

Block Diagram
Figure 9. 전체 시스템 Block Diagram

시스템은 크게 3가지 주요 컴포넌트로 구성됩니다.

  1. TESTROM: 실험용 원본 데이터를 보관하는 On-chip 메모리.
  2. UART CONTROLLER: PC와 FPGA 간 64bits(Real 32bit + Imaginary 32bit) 통신을 위해 8bits씩 8회 연속으로 송수신을 제어하는 인터페이스.
  3. FFT CONTROLLER (FSM 기반):
    • PC에서 tx_ready 신호 수신 시 TESTROM의 Raw 데이터를 뱅크에 초기화.
    • Address Generator와 Exponent Generator를 통해 메모리를 읽고 Twiddle factor를 매핑하여 Butterfly 연산 수행.
    • Bit-reverse 출력 특성을 고려해 Find Data Module이 오름차순으로 어드레스를 재생성하여 PC로 결과 전송.

6. How to Run

Step 1. Data Processing (MATLAB)

입력 음원 데이터에서 원하는 구간을 샘플링하여 64-bit Hexadecimal 포맷(.txt)으로 변환합니다.

clear; clc; close all;

%% 1. Input/Output 설정
infile = "input\chopin_etude_op25_no11.mp3";
outfile = "C:output\sample.txt";
[y, Fs_ori] = audioread(infile);

%% 2. 파라미터 셋업 (Start, End, Sample Rate, Mode)
START = 5; END = 6;
Fs = 8192;
mode = 1; % 0: SW, 1: HW (64-bit Hexadecimal 추출 모드)

y = y(round(START*Fs_ori):round(END*Fs_ori));
x = resample(y, Fs, Fs_ori);
L = length(x) - 1;

fileID = fopen(outfile,'w');
if (mode == 0)
    fprintf(fileID,'%f\n',x);
else
    xx = zeros(1, 2*L);
    for i = 1:L
        xx(2*i-1) = x(i);
        xx(2*i) = 0; % Imaginary part 초기화
    end
    formatSpec = '%tx%tx\n';
    fprintf(fileID, formatSpec, xx);
end
fclose(fileID);

fprintf('Sample Rate: %d\n', Fs);
fprintf('# Sample: %d\nDONE\n', L);

이후 DATA/twiddlegen.c를 컴파일하여 Twiddle factor LUT 데이터를 생성합니다. (CORDIC 대신 LUT 방식을 채택하여 메모리를 활용했습니다.)

Step 2. Synthesis and Porting (Verilog)

시스템 사양(Radix-2, 32-point 등)에 맞게 Top.v의 파라미터를 조정합니다.

module TOP #(
    parameter CLKS_PER_BIT = 434,    // System Clock / Baudrate
    parameter SIG_RUN = 82,          // UART 'R' 커맨드 ASCII
    parameter SIG_STOP = 83,
    parameter DATA_LENGTH = 256,     // 샘플 데이터 개수
    parameter R = 5,                 // log_2(N)
    parameter N = 32,                // FFT Point
    parameter radix = 2,
    parameter length = 32,
    parameter ROMFILE = "TESTDATA.txt",
    parameter TWIDDLEFILE = "TWIDDLE.txt"
)

(주의: $N=64$, $R=6$ 등으로 확장할 경우, 내부 Addrgen 모듈의 instantiation 개수도 이에 맞게 물리적으로 늘려주어야 합니다.)

Step 3. Run SPECTRO GUI

  1. FPGA 포팅 완료 후 SPECTRO.exe 실행.
  2. Datainfo 탭에서 Sample length 입력.
  3. Setting 탭에서 Serial Port 선택 및 BaudRate 설정 (권장: 115200).
  4. Connect 클릭 후 Run 실행.
  5. Original Plot 및 PC 기반 FFT Plot이 출력되면, Stop 후 다시 Run을 눌러 하드웨어 연산 결과를 수신합니다. (타이밍 이슈로 밀림 현상 발생 시 FPGA 리셋 후 재시도)
