CNN(합성곱 신경망)은 일반적으로 합성곱 계층(Convolution Layer)과 완전 연결 계층(Fully-Connected Layer)으로 이루어진 형태를 기본 구조로 합니다. FC Layer의 역전파(Back-Propagation) 과정은 이미 여러 매체를 통해 자세히 다루어지고 있습니다. 따라서 이번 포스팅에서는 상대적으로 덜 다루어지는 Convolution Layer의 역전파를 FC Layer와 동일한 관점과 방식으로 설명해 보고자 합니다.
1. Back-Propagation (역전파)의 이해
신경망(Neural Network, NN)은 학습을 위해 역전파(Back-Propagation) 알고리즘을 사용합니다. 용어 그대로 ‘뒤에서부터 앞으로 전달한다’는 의미인데, 여기에는 명확한 수학적 이유가 있습니다.
신경망을 학습시키기 위해서는 항상 Label이라 불리는 정답지가 필요합니다. 모델에 입력을 넣어 얻은 예측 출력값과 이 실제 답지를 비교하여 Cost(Error)를 산출하게 되며, 당연히 이 Cost는 작으면 작을수록 이상적입니다. 모델 내부의 수많은 가중치(Weights)와 편향(Bias)은 이 Cost의 결과에 직접적인 영향을 미치며, 저는 이를 “Cost에 기여한다”고 표현합니다.
비용 함수(Cost Function)를 $f$라 할 때, 특정 변수 $x$에 의한 결과 $f(x)$가 최소화되도록 최적의 $x$를 찾아가는 과정이 바로 신경망의 핵심 학습 메커니즘인 경사 하강법(Gradient Descent)입니다. 하지만 신경망은 파라미터의 수가 워낙 방대하여 $f$에 기여하는 각 변수를 독립적으로 계산하기가 매우 까다롭습니다.
이때 각 계층(Layer)의 상관관계를 떠올려 보면, 앞 계층의 출력은 항상 다음 계층의 입력이 됩니다. 이는 수학에서 다루는 합성함수(Chain Rule)로 완벽하게 표현 가능합니다. 예를 들어, $y=f(x)$와 $z=g(y)$라는 함수가 있다면 최종적으로 $z=g(f(x))$로 나타낼 수 있습니다. 여기서 $z$를 Cost, $x$를 가중치(Weight)라고 가정해 보겠습니다.
Figure 1에서 볼 수 있듯이, $z$에 대한 $x$의 기여도(기울기)를 구하기 위해서는 반드시 $z$에 대한 $y$의 기여도를 먼저 구해야만 합니다. 바로 이러한 연쇄 법칙(Chain Rule)의 특성 때문에, 신경망에서는 항상 가장 뒤의 출력 계층부터 Cost에 대한 기울기(Gradient)를 구한 뒤 이를 앞으로 전달하는 방식을 취합니다. 이 과정을 통해 모든 가중치와 편향의 기울기를 효율적으로 계산하고 업데이트를 진행하게 됩니다.
이제 기본적인 역전파의 몇 가지 케이스를 살펴보겠습니다.
2. 기본적인 연산 노드의 역전파
Case 1. 덧셈 노드 (Addition)
앞선 예시와 같이 $z=g(y)$, $y=f(x)$인 상황에서, 함수 $f$가 덧셈을 수행하는 $f(x_1, x_2) = x_1 + x_2$라고 가정해 보겠습니다. 이때 최종 결과 $z$에 대한 $x_1$의 기여도(기울기)는 다음과 같이 계산됩니다.
Figure 2에서 알 수 있듯, 덧셈 노드의 경우 연결된 파라미터의 개수와 무관하게 이전 노드로부터 전달받은 기울기(Gradient)를 변형 없이 그대로 다음 노드로 전달하는 특징을 갖습니다.
Case 3. 곱셈 노드 (Multiplication)
이번에는 함수 $f$가 곱셈을 수행하는 $f(x_1, x_2) = x_1 \times x_2$라고 가정해 보겠습니다. 이 경우 $z$에 대한 $x_1$의 기여도는 어떻게 될까요?
Figure 3을 살펴보면, 곱셈 노드에서 $x_1$의 기울기는 이전 단계에서 전달받은 기울기에 자신과 함께 곱해졌던 다른 변수(여기서는 $x_2$)를 곱한 값이 됩니다. 즉, 입력 신호들이 서로 교차(Cross)되어 곱해지는 형태로 역전파가 이루어집니다.
3. 활성화 함수 (Activation Function)의 역전파
일반적인 신경망 계층은 $h = w_1x_1 + w_2x_2 + w_3x_3$의 선형 연산 후, $z = \text{activation}(h)$를 거치는 구조를 가집니다. 우선 기본적인 완전 연결 신경망(DNN)을 기준으로, 가장 널리 사용되는 Sigmoid, ReLU, Softmax 함수의 역전파 과정을 정리해 보겠습니다. (이후 Convolution Layer에서도 동일한 논리가 적용됩니다.)
I. Sigmoid
Sigmoid 함수는 다음과 같이 정의됩니다.
$y = \text{sigmoid}(x)$라고 가정했을 때, 출력 $y$에 대한 입력 $x$의 기여도(미분값)는 다음과 같이 유도할 수 있습니다.
Figure 5의 결과를 보면, Sigmoid 함수는 복잡한 $x$ 값에 의존하지 않고 오직 출력값 $y$만으로 $y(1 - y)$라는 깔끔한 기울기 식을 얻을 수 있어 경사 하강법에 적용하기 매우 편리합니다.
II. ReLU
최근 딥러닝에서 가장 많이 사용되는 ReLU 함수는 다음과 같습니다.

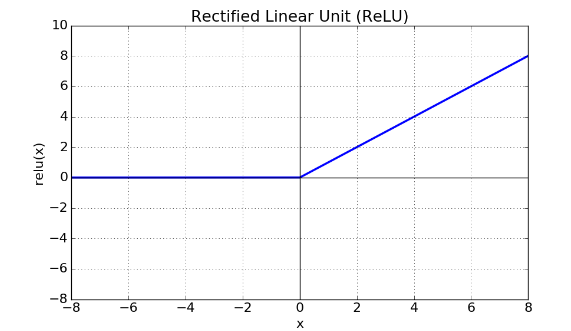

max 함수는 두 변수 중 큰 값을 출력하므로, ReLU는 $x \le 0$일 때는 0을, $x > 0$일 때는 $y = x$의 형태로 값을 통과시킵니다.
따라서 ReLU의 기울기는 $y$(또는 $x$)의 구간에 따라 달라집니다. 이를 역전파 계산이 용이하도록 $y$에 대하여 정리하면 다음과 같습니다.
물론 $x$를 기준으로 정리할 수도 있지만, 역전파 과정에서는 출력값 $y$를 기준으로 정리하는 것이 구현상 훨씬 직관적입니다.
III. Softmax
다중 클래스 분류의 출력층에서 주로 사용되는 Softmax 함수는 다음과 같이 정의됩니다.
분수와 지수가 섞여 있어 그대로 미분하기에는 형태가 다소 까다롭습니다. 이런 경우에는 고등학교 수학에서 배우는 양변에 자연로그($\ln$)를 취하는 방식이 매우 효과적입니다.
이제 양변을 특정 입력 $x_i$에 대하여 편미분해 보겠습니다.
위 과정을 거쳐 최종적으로 Softmax 함수의 Gradient는 다음과 같이 깔끔하게 정리됩니다.
IV. Example

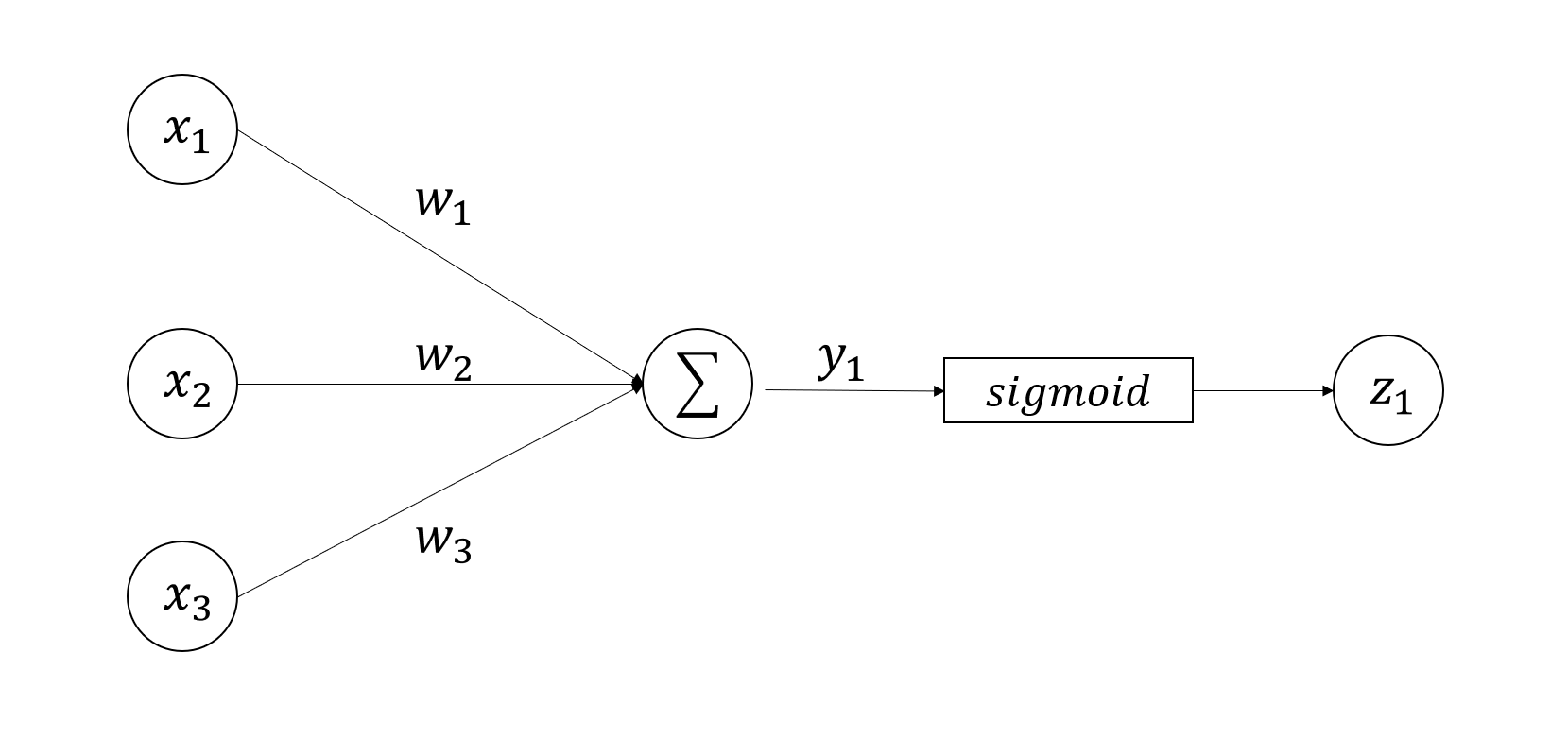

Figure 13은 앞서 배운 기본 노드들의 미분 방식을 바탕으로 구성된 예제입니다. 직접 $z_1$에 대한 $w_1, w_2, w_3$의 역전파 기울기를 각각 유도해 보시길 권장합니다.
4. Convolution Layer의 역전파 (Back-Propagation)
앞선 예제들을 충분히 이해하셨다면, 기본적인 FC Layer의 역전파 구조는 모두 숙지하셨을 것입니다. 하지만 여전히 많은 자료들이 Convolution Layer의 역전파 과정을 지나치게 복잡한 수식 위주로 설명하여 직관적인 이해를 방해하곤 합니다.
이전 포스팅인 Convolution layer의 kernel 개수에서 “Convolution Layer의 커널(Kernel) 하나는 FC Layer의 가중치(Weight) 하나와 완벽하게 동일한 역할을 한다”고 강조한 바 있습니다. 이번 역전파 과정에서도 커널 하나를 단일 가중치로 간주하고 아래의 논리를 따라가 보시기 바랍니다.

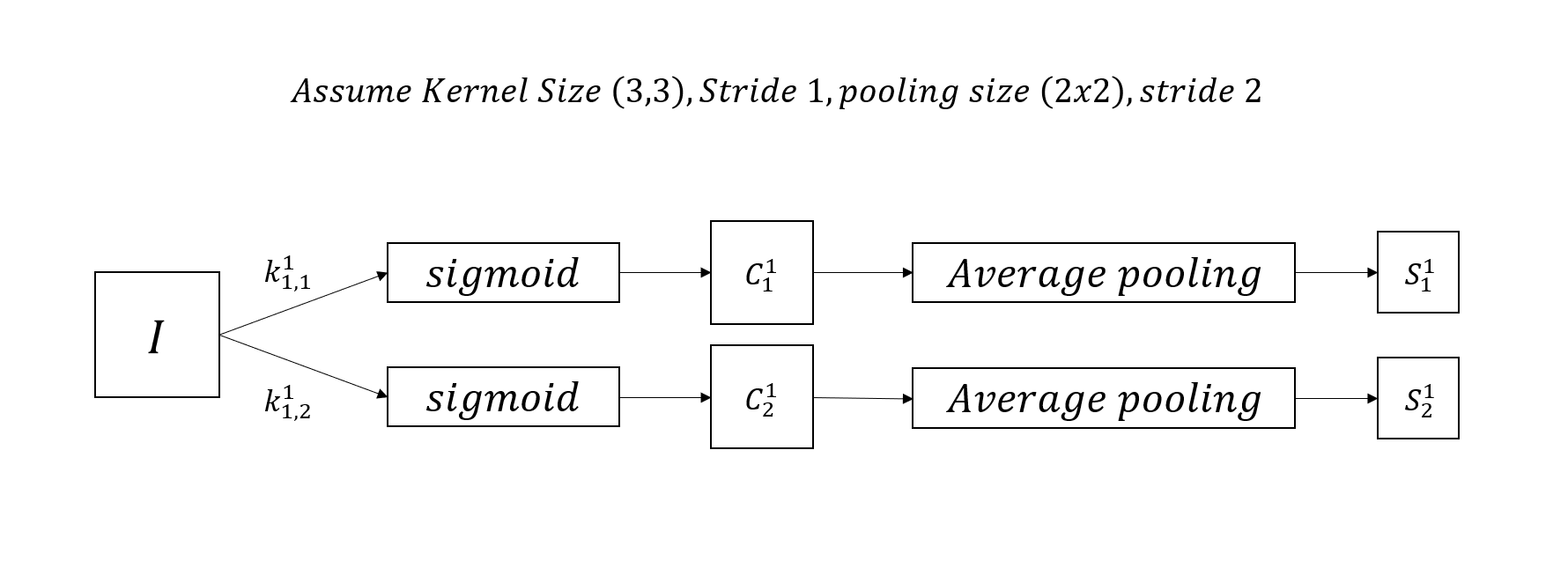

불필요하게 복잡한 예시보다는 Figure 14와 같은 간단한 형태의 구조로 접근해 보겠습니다. 입력 이미지의 크기를 28x28이라 하고, 커널과의 연산에서 Zero-padding을 적용했다고 가정하면 합성곱 출력 $C$의 크기는 28x28, Average Pooling을 거친 최종 출력 $S$의 크기는 14x14가 됩니다.
I. C의 Gradient 구하기
합성곱 연산 결과인 $C$는 다음 단계인 $S$와 Average Pooling 관계로 묶여 있습니다. 따라서 손실 함수로부터 전달된 $S$의 기울기를 이용해 $C$의 기울기를 역산해야 하는데, 이 과정은 Un-pooling(업샘플링) 방식을 취하는 것 외에는 다른 특별한 방법이 없습니다. 대다수의 관련 논문에서도 이를 다음과 같이 명확히 기술하고 있습니다.
Figure 15를 참고하면, Pooling의 역과정은 단순히 값을 균등하게 분배(Average)하거나 원래 인덱스에 할당(Max)하는 개념이므로 큰 무리 없이 직관적으로 이해하실 수 있을 것입니다.
II. k(Kernel)의 Gradient 구하기
이제 앞서 구한 $C$의 기울기를 바탕으로 핵심이 되는 커널 $k$의 기울기를 구해야 합니다. 논의에 앞서 $k$의 노테이션(Notation)을 간략히 정의하고 넘어가겠습니다.
Figure 16에서 위첨자는 계층(Layer)의 번호를, 아래첨자는 각각 Input Node와 Output Node의 채널 인덱스를 나타냅니다. 현재 예시에서는 입력 이미지가 1장(Input Node = 1)이므로 $p$는 모두 1이며, 출력 피처 맵이 2장(Output Node = 2)이므로 $q$는 1 또는 2가 됩니다.
Figure 17의 수식을 보면 파라미터들에 위아래 인덱스가 붙어 있어 겉보기에는 매우 복잡해 보입니다. 하지만 본질적으로는 $\text{sigmoid}(xy)$를 $x$에 대해 미분했던 윗부분의 곱셈 노드 미분 과정과 완벽하게 동일한 결과임을 확인할 수 있습니다.
다만, 수식이 완전히 고정되지 않은 이유는 2D-Convolution을 수식으로 어떻게 정의할 것인가에 따라 표기법이 조금씩 달라질 수 있기 때문입니다. 일반적인 학술 표기에서는 Convolution 연산을 다음과 같이 정의합니다.
Figure 18과 Figure 19의 가정에 따라, 커널 $k$는 -1을 시작 인덱스로 갖고 입력 데이터 $I$는 1을 시작 인덱스로 갖도록 맞춥니다. 이 기준을 적용하면 Gradient 수식은 다음과 같이 전개됩니다.
여기서 앞서 정의한 표준 Convolution 수식 형태(합의 형태)로 완벽하게 맵핑하기 위해, 원본 이미지 $I$의 축을 180도 뒤집는(Flip) 트릭을 사용합니다. 즉, $x$축과 $y$축의 인덱스 부호를 반전시킵니다.
이 과정을 거쳐 축을 재배열해 주면, 최종적으로 아래와 같은 Convolution 커널의 역전파 수식을 얻을 수 있습니다.
이러한 이미지 축 반전(Flip) 과정은 순수하게 ‘수학적으로 Convolution 포맷에 깔끔하게 맞추기 위한’ 이론적 가정일 뿐입니다. 실제 하드웨어나 딥러닝 프레임워크에서의 연산은 단순한 곱셈과 덧셈의 반복적인 누적으로 이루어지기 때문에 이 과정을 생략하더라도 구현상의 문제는 전혀 발생하지 않습니다.
또한, 최근 CNN 구현에서는 이론적인 편의를 위해 $I(x-u, y-v)$ 형태 대신 $I(x+u, y+v)$의 형태(Cross-Correlation)로 Convolution을 정의하는 경우가 훨씬 많습니다. 본문에서 다룬 내용을 바탕으로 Convolution을 $I(x+u, y+v)$로 가정했을 때 커널 $k$의 Gradient 수식이 어떻게 달라지는지 직접 유도해 보는 연습을 해보시길 적극 추천합니다.
더 깊이 있는 수학적 유도 과정이 궁금하시다면, 다음 참고자료(Derivation of Backpropagation in Convolutional Neural Network)를 꼭 한 번 정독해 보시기 바랍니다.
